2025.G REVOLUCIONĀRA IESPĒJA KONTROLĒTU AUGU AUDZĒŠANAI MAZĀS SILTUMNĪCĀS - ZAĻĀS MASAS EKONOMISKA RAŽOŠANA - INDUSTRIĀLA SILTUMNĪCU AUGU AUDZĒŠANA - IZMANTOŠANA ĒDINĀŠANAS UZŅĒMUMOS - ĢIMENES LIETOŠANAI
''Siltumnīcas dēstu diedzēšanas un augu audzēšanas galda virsma''
1. Enerģijas taupoša siltumnīcu galda virsma - paredzēta augu audzēšanai zem plēves.(t)
2. Sildīšanas un dzesēšanas ierīce komplektā ar standarta automātiku nodrošina pilnu augu audzēšanas ciklu ar minimāliem izdevumiem. Ērta pārvietojam ierīce katrā mājā.
3. Bez emisiju apkure siltumnīcā.
MŪSU INTERESES - SADARBĪBA, INVESTĪCIJAS, RAŽOŠANA, TIRDZNIECĪBA
Labākais laiks jaunām iespējām!
Pielietojums
''DĒSTU DIEDZĒŠANAS UN AUGU AUDZĒŠANAS GALDS'' paredzēts sēklu audzēšanai līdz stādam. Visa veida augu horizontāla (līdz 50cm) audzēšana zem plēves. Dekoratīvo ziedu audzēšana podiņos, garšaugi, ziedi, veselīga pārtika.
Piemērota lietošanai ziemeļu un dienvidu pusē. Sildīšana un dzesēšana.
Idejas apraksts
Katra dārznieka vai komerciālo augu audzētāju sapnis siltumnīcas apkurei nepieciešamos izdevumus samazināt līdz minimumam. Diemžēl līdz šim tas ir izdevies tikai moderno iekārtu īpašniekiem un vienalga tās ir dārgas, kas prasa daudz laika realizācijai. Lai arī automātikas un vadības sistēmas ir labi organizētas, moderno siltumnīcu īpašniekiem neizdodas sasniegt mērķi līdz galam - jo siltuma patēriņš segtajās platībās ziemas laikā uz vienu kvadrātmetru ir no 350 - 400 w/st.
Izgudrojums piedāvā jaunu iespēju jebkuram nodrošināt savu siltumnīcu ar augu audzēšanas galda virsmu, kas darbojas automātiski. Jaunajā iekārtā augus var audzēt zem plēves, kas nodrošina samazināt energonesēju daudzumu vairāk kā 10 reizes. Izgudrojums uz vienu kvadrātmetru patērē 35 - 40 w/st, bet izmantojot gaiss ūdens siltumsūkni var panākt energoefektivitāti līdz 16-20 w/st. Pieslēdzot iekārtu pie strāvas tā sāk ekonomēt no pirmās sekundes un sezonas laikā samazinātie tēriņi iepriecinās jebkuru lietotāju.
Ieskatoties manā vēsturē, kas aizsākās 2016. gadā, kas pilnveidošanas procesā novesta līdz galam 2025.gadā. Inovācija dod iespēju, katram interesentam ienest savā siltumnīcā ekonomisku audzēšanas galdu, kas aprīkota ar visām funkcijām kvalitatīvu augu iegūšanai. Šī inovācija dod priekšrocības komerciālajiem uzņēmējiem samazināt apkures izdevumus no 350W/st. uz 35W/st. vienā kvadrātmetrā.
Zemāk aprakstā noskaidrosies, ka izgudrojums nav brīnums, bet viss notiek pēc fizikas likumiem. Idejas līmenī sabalansēta gaisa piedziņa gan sildīšana, gan dzesēšana un neliela svaiga gaisa piejaukšana, nodrošina ideālus augšanas apstākļus zem plēves. Augu pārkaršanas drošību garantē izstrādātā avārijas dzesēšana. Brīdī, kad saules stari sāk karsēt siltumnīcu, automātika atver drošības vārstu un svaigais izspiež pārkarsušo gaisu augu zonā zem plēves.
Līdzīgi kā investētajās siltumnīcās, jaunais galds nodrošina visas funkcijas, kas nepieciešamas kvalitatīvu augu audzēšanai bez pieskatīšanas - bet ar lielu pievienoto vērtību ZEM PLĒVES. Tas dod priekšroku audzēt augus ar minimāliem izdevumiem!
Galda virsma augu audzēšana zem plēves
Izgudrojuma mērķis
1. Atvieglot audzēšanas procesus siltumnīcā ar maksimāli samazinātiem izdevumiem. Ieguvēji: gan lielas saimniecības, gan privātās pašpatēriņa saimniecības. Jauna iespēja izmantot nelietderīgas tukšas telpas: ar augu lampu pavāriem audzēt garšaugus virtuvei, vai veselīgu pārtiku ģimenēs.
2.Pirmo reizi pasaules vēsturē mainīt zaļo ekspertu izvirzītos mērķus un samazinām energoefektivitātes izdevumus vairāk par 10 reizēm.
3. Izgatavot pirmo kompakta izmēra ierīci ar integrētiem mehānismiem un automātiku, kas nodrošina pilnu augu augšanas ciklu. Piemērota lietošanai jebkurai personai.
Lielas iespējas:
1. Dārgu un smagu iekārtu aizvietot ar mazu un pārvietojamu.
2. Pieejamu iekārtu jebkuram cilvēkam, kvalitatīvu sēklu diedzēšanai un augu audzēšanai.
3. Ērti lietot! Pieslēdz strāvai un iekārta gatava darbam.
4. Ērti apkopes darbi! Nav nepieciešami speciālista ārpakalpojumi.
5. Ekspluatācijas laikā samazināt īpašnieka apmeklējuma skaitu līdz minimumam. Viena reize septiņās dienās un retāk.
6. Iespēja izmantot pagrabu un citas nenozīmīgas telpas augu audzēšanai ar augu lampu. Piemērots pavāriem un ēdināšanas uzņēmumiem.
7. Ģimenes, veselīgu pārtiku cienītājiem. Piemērots ģimenes apstākļiem.
8. Kombinēt vienu pie otra audzēt augus komerciālām vajadzībām lielās platībās.
9. Samazināt energoefektivitātes izdevumus uz vienu kvadrātmetru, 16 - 45 W/stundā pie āra temperatūras -20 0 C.
2. Pieejamu iekārtu jebkuram cilvēkam, kvalitatīvu sēklu diedzēšanai un augu audzēšanai.
3. Ērti lietot! Pieslēdz strāvai un iekārta gatava darbam.
4. Ērti apkopes darbi! Nav nepieciešami speciālista ārpakalpojumi.
5. Ekspluatācijas laikā samazināt īpašnieka apmeklējuma skaitu līdz minimumam. Viena reize septiņās dienās un retāk.
6. Iespēja izmantot pagrabu un citas nenozīmīgas telpas augu audzēšanai ar augu lampu. Piemērots pavāriem un ēdināšanas uzņēmumiem.
7. Ģimenes, veselīgu pārtiku cienītājiem. Piemērots ģimenes apstākļiem.
8. Kombinēt vienu pie otra audzēt augus komerciālām vajadzībām lielās platībās.
9. Samazināt energoefektivitātes izdevumus uz vienu kvadrātmetru, 16 - 45 W/stundā pie āra temperatūras -20 0 C.
''PARTNERIEM'' - IEKĀRTAS RAŽOŠANAS UN IZPLATĪŠANAS IESPĒJAS:
1. Iekārtas izstrādei nepieciešams īss uzsākšanai laiks.
2. Iekārtas izstrādei nav nepieciešami lieli līdzekļi.
3. Izmantot teritoriālās priekšrocības Eiropā vai ASV ( patenta aizsardzība)
Liela mērķauditorija:
Mazo siltumnīcu īpašnieki
Viena iekārta dod iespēju audzēt stādus priekš pašpatēriņa standarta izmēra siltumnīcā. Jauna iespēja jebkuram diedzēt sēklu un audzēt stādus ar samazinātiem izdevumiem.
Komerciālo siltumnīcu īpašnieki
Kombinēt vairākas iekārtas un audzēt augus komerciālām vajadzībām lielās platībās ar samazinātiem izdevumiem.
Restorāni, pavāri
Ar augu lampu aprīkota iekārta.
Audzēt garšaugus tumšās un vēsās vietās, kas ikdienā paliek neizmantotas dažādu iemeslu dēļ.
Ģimenes un garšaugu cienītāji
Audzēt veselīgu pārtiku jebkurā ģimenē.
''Mēs protam demonstrēt''
Modelis demonstrē gaisa kustību augu zonā. Jaunais temperatūras kontroles mehānisms nodrošina apsildi un avārijas dzesēšanu 24 stundas diennaktī. Nepieciešamo svaigā gaisa piejaukumu augu audzēšanai zem plēves nodrošina urbums drošības vārstā. Pašpietiekama ierīce aprīkota ar temperatūras sensoriem, samazina apmeklējuma skaitu līdz vienai reizei septiņās dienās.
Pielietošana:
Mazās un lielās siltumnīcās vai dzīvokļos un pagrabos (ar augu lampu).Izpildītas galvenās potenciālo patērētāju prasības:
Sēklu diedzēšanai un augu audzēšanai nodrošinātas ideālas prasības gaisa kvalitātei zem plēves (nodrošina svaiga gaisa padevi, gaisa cirkulāciju, sildīšanu, dzesēšanu un filtrēšanu). Iekārta ir viegla, pārnēsājama ar ērtu apkopi. Elektrības patēriņš ekspluatācijas laikā samazināts līdz minimumam.
Privātpersonām un mazo pašpatēriņa siltumnīcu īpašniekiem
Tieši gada aukstākajā laikā sākas augu audzētāju aktivitāte un sēklu diedzēšana pieņemas spēkā. Skaidrs, ka šajā laikā siltuma uzturēšana siltumnīcā ir pats dārgākais laiks un izmaksas uz vienu kvadrātmetru ir lielas. Uz jaunā izgudrojuma var izaudzēt stādus siltumnīcai līdz 30 kvadrātmetriem un elektrības patēriņš būs mazāks par 1,7kW/24st. Iekārtu pieslēdzot pie strāvas, pāris sekunžu laikā tā ir gatava darbam augu zonā nodrošināt nepieciešamo gaisa kvalitāti. Pārklājot galdu ar plēvi, samazinās elektrības patēriņš.
Komerciālai darbībai, juridiskām personām lielām siltumnīcām
Lielās siltumnīcās iekārtas saliek vienu pie otra. Vairākas iekārtas saslēdz pie vienas automātikas sistēmas un pievieno WiFi sistēmai. Ideāli piemērotas siltumsūkņu tehnoloģijām, jo šādi elektrības patēriņu var samazināt līdz 16 - 20 W/h uz vienu kvadrātmetru.
No priekšpuses
- A ) Galda virsma sastāv no 3 posmiem.
- A1 ) Korpusa vāks.
- B ) Drošības vārsta motors atver droseli un nodrošina augus ar svaigu gaisu.
- C ) Sildīšanas elements (Elektriskais vai ūdens).
- D ) Rievota sildīšanas reste ar svaiga gaisa ventilāciju un akumulāciju.
- E ) Nosūces reste.

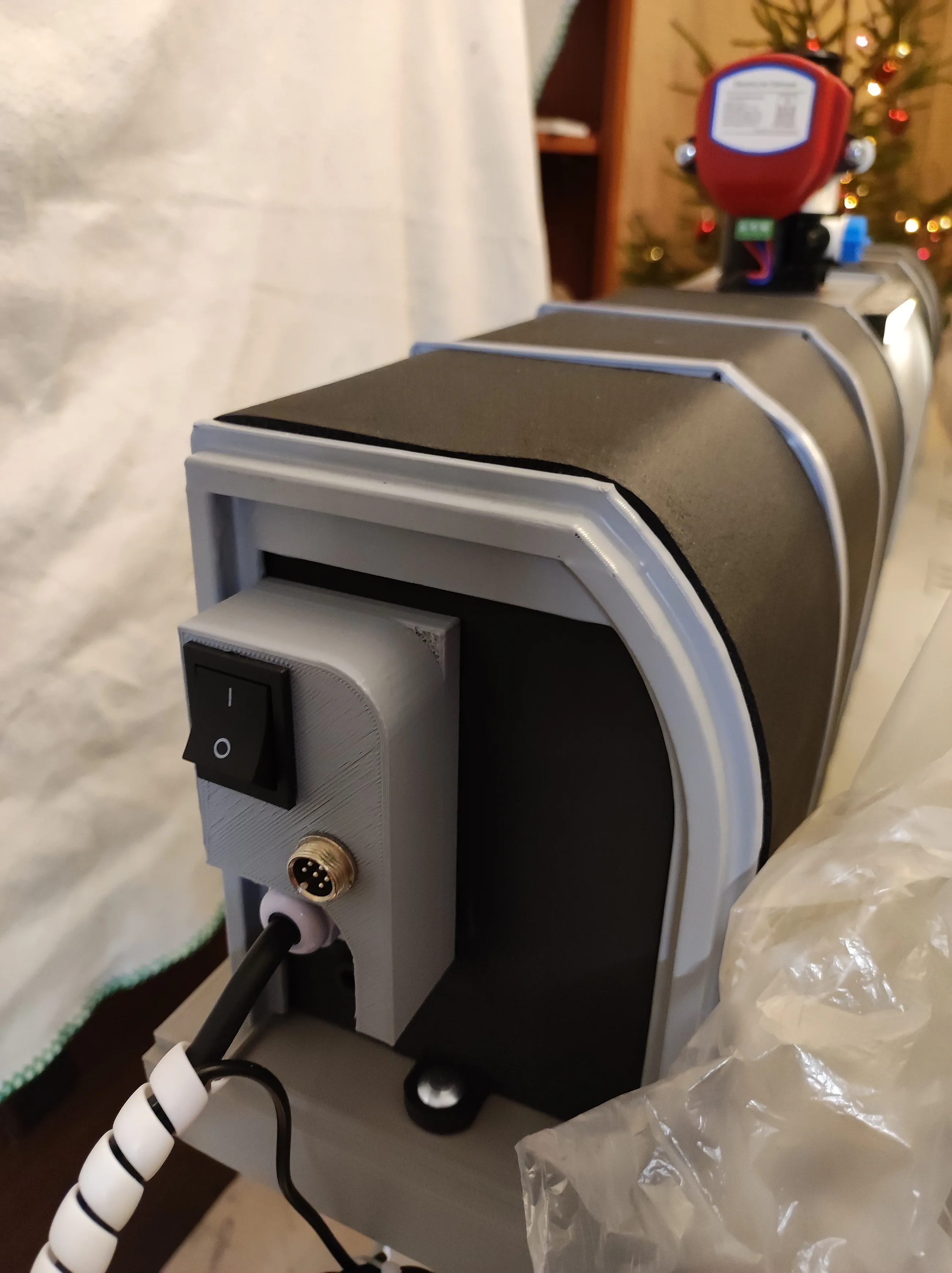

No mugurpuses
- A ) No abām pusēs divi filtri attīra gaisu no kaitīgajiem dzīvajiem un nedzīvajiem mikro organismiem. (Smalkais HEPA filtrs attīra gaisu 99,9%).
- B ) Ventilators nodrošina gaisa kustību augu zonā zem plēves.
- C ) Iekārtai ir zondes pievienošanas vietas citu ierīču pievienošanai. Caur zondi augiem var piegādāt dezinficētu vai mitrinātu gaisu.

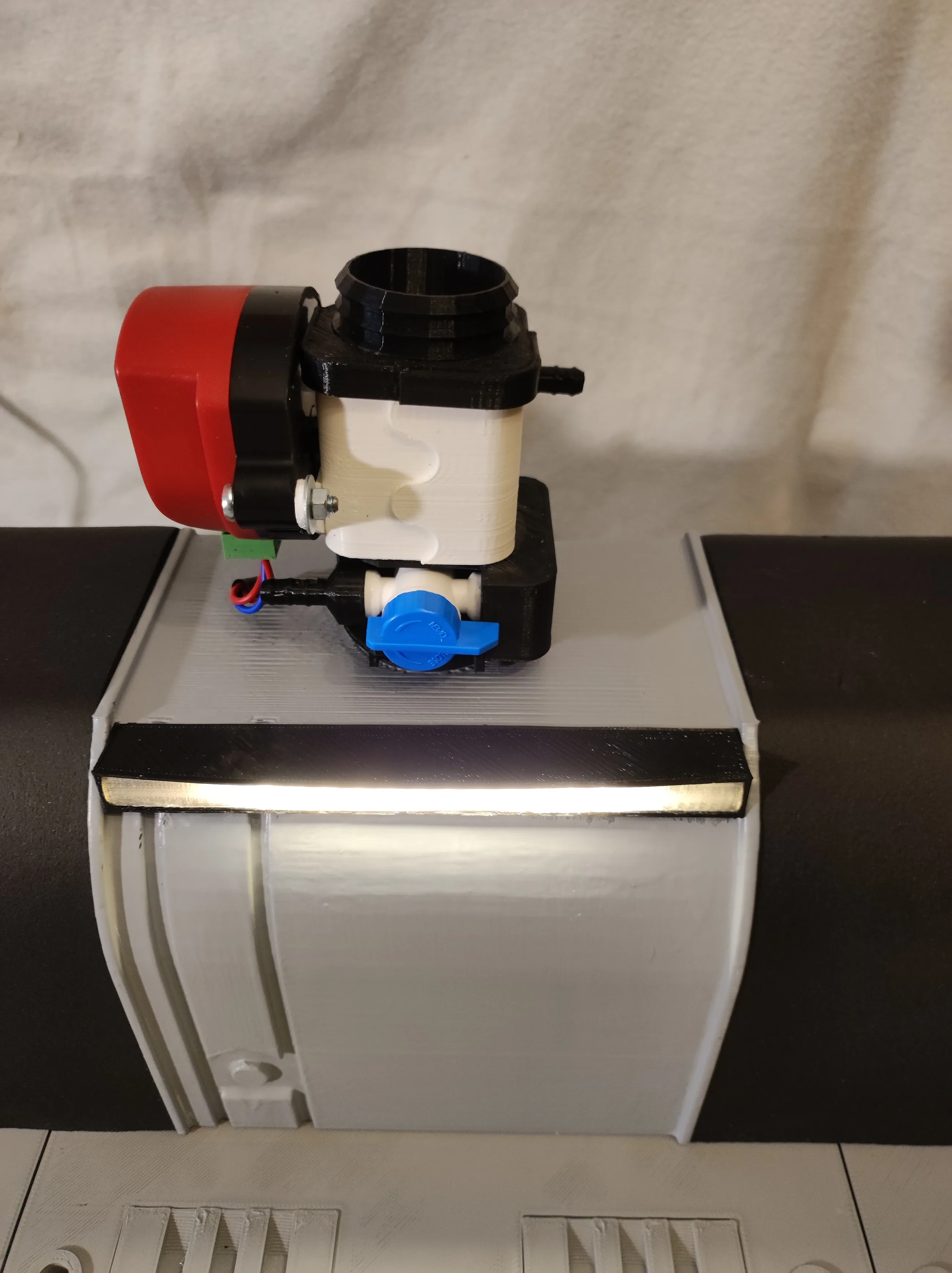

Drošības vārsts
- D ) Urbums droselē. Nodrošina augus ar svaigu gaisu un izspiež lieko mitrumu zem plēves. Urbumam (D) ir laba un slikta īpašība. Labā ir nodrošināt iekārtu ar kvalitatīvu gaisu augu zonā. Sliktā svaigais gaiss rada papildus slodzi sildītājam, kā rezultātā zūd energoefektivitāte. Urbuma diametrs ir galvenais vidusceļš starp gaisa kvalitāti un enerģijas ekonomiju.
- A ) Vārsta korpuss: savienots ar 50mm diametra cauruli, kas izvesta ārpus siltumnīcas svaiga gaisa iegūšanai.
- B ) Drosele ar urbumu.
- C ) Vārsta motors (savienots ar automātiku reaģē uz temperatūru siltumnīcā. Atver droseli pārkaršanas gadījumā).
Tehniskā specifikācija
Katrai lietotāju grupai atbilstoša galda virsma. Nr-1 Ar elektrību darbināmo iekārtu pieslēdz pie strāvas, liek sēklu kastītes tam paredzētā vietā. Nr-2 Ar ūdens sildītāju aprīkota iekārta paredzēta izmantošanai lielās siltumnīcās. Galdus kombinējot vienu pie otra izveido vajadzīgo laukumu. Ideāli piemērota siltumsūkņu tehnoloģijām.
Nr-1. Elektriskā augu galda virsma
Ierīce ir aprīkota ar elektrisko sildītāju. Gatava strādāt tūlīt pēc pieslēgšanas pie strāvas. Elektrības patēriņš sildītājam 35-40 W/st. - Piemērota darbam mono režīmā, tāpēc piemērota nelielu siltumnīcu īpašniekiem. Jāņem vērā, ka iekārta aprīkota ar ventilatoru 25 W/st. Kopējais patēriņš 55-65 W/st.(t)
Nr-2. Siltumsūknim paredzēta galda virsma
Integrētais ūdens radiators izgudrojumā ideāli piemērots siltumsūkņu tehnoloģijām, jo ūdens temperatūra sistēmā nebūs lielāka par 25-32 grādi pēc celsija. Respektīvi, siltais gaiss no radiatora pa tiešo nonāk augu zonā. Šāda temperatūra atvieglo siltumsūkņa veiktspēju un nodrošina augstākos energoefektivitātes rādītājus. Mazais siltumsūknis (4kW) komplektā ar izgudrojumu var apkalpot 80 kvadrātmetrus zem plēves, ja pierēķina klāt siltumnīcas personālam nepieciešamo platību - tie būs aptuveni 200 kvadrātmetri.
Ja siltumsūkņu ražotājs nodrošina energoefektivitātes COOP no 3,5 līdz 4 reizes, tad teorētiski - mēs apkurināsim 200 kvadrātmetri lielu siltumnīcu patērējot vien 0,8 - 1,8 kW/st. elektrības.

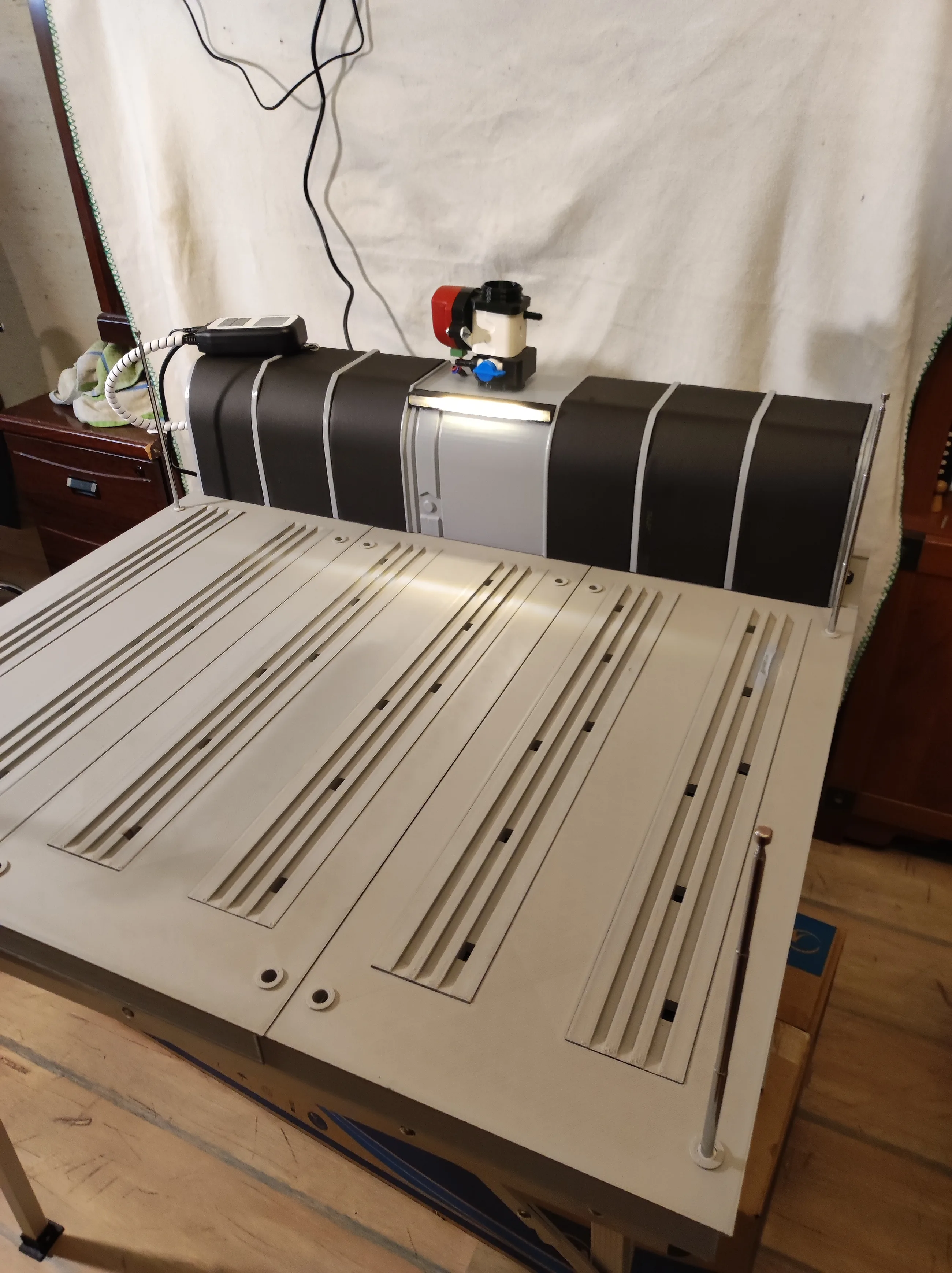

''DĒSTU DIEDZĒŠANAS UN AUGU AUDZĒŠANAS GALDS'' izmērs 800 x 1000 mm stādu audzēšanas modulis sastāv no 3 posmiem, ko kārto vienā rindā atbilstoši nepieciešamam platumam.
1) Vārsts ar elektrisko piedziņu: 12 vai 220 V / 1 gab.
2) Gaisa pieplūdes reste: Nodrošina sildvirsmas, gaisa padeves un akumulācijas funkcijas.
3) Ventilators: Nodrošina gaisa plūsmu zem plēves.
4) Ūdens vai elektriskais sildītājs: Sagatavo gaisa temperatūru atbilstoši normām.
5) Divzonu temperatūras kontrolieris: Kontrolē gaisa kvalitāti augu zonā bez cilvēka uzraudzības.
Korpuss:
Ir piestrādāts pie konstrukcijas, kam ir liela nozīme. Uzsvars likts uz potenciālā lietotāja mūsdienu paradumiem. Gaisa apmaiņas korpuss sastāv no metāla vai plastikāta materiāla ar temperatūras izturību līdz +60oC. Uzstādīts galda malā ērti apkalpojamā vietā.
Dzesēšana:
Dzesēšana notiek caur vārstu ar elektrisko piedziņu. Temperatūrai sasniedzot augstāko maksimālo robežu (saules sakarsēta siltumnīca), nostrādā temperatūras kontrolieris, kas iedarbina elektrisko piedziņu vārstam. Vārsts atveras un pa cauruli svaigais gaiss nonāk augu zonā nomainot sakarsušo gaisu. Otrs variants, dzesēšanu nodrošina ūdens radiators, kam pievienots siltumsūknis ar dzesēšanas funkciju.
Ūdens apgāde un kanalizācija:
Augu audzēšanai izmanto standarta laistīšanas sistēmas, kuras piedāvā citi ražotāji. Nelielu siltumnīcu laistīšanai izmanto rokas sistēmas, laistot augus tiešā kontaktā. Galda virsmā iestrādātās gaisa šahtas ar kanalizācijas izvadu lokalizē lieko mitrumu vai arī lieko mitrumu var savākt un caur filtru atkārtoti izmantot laistīšanai.

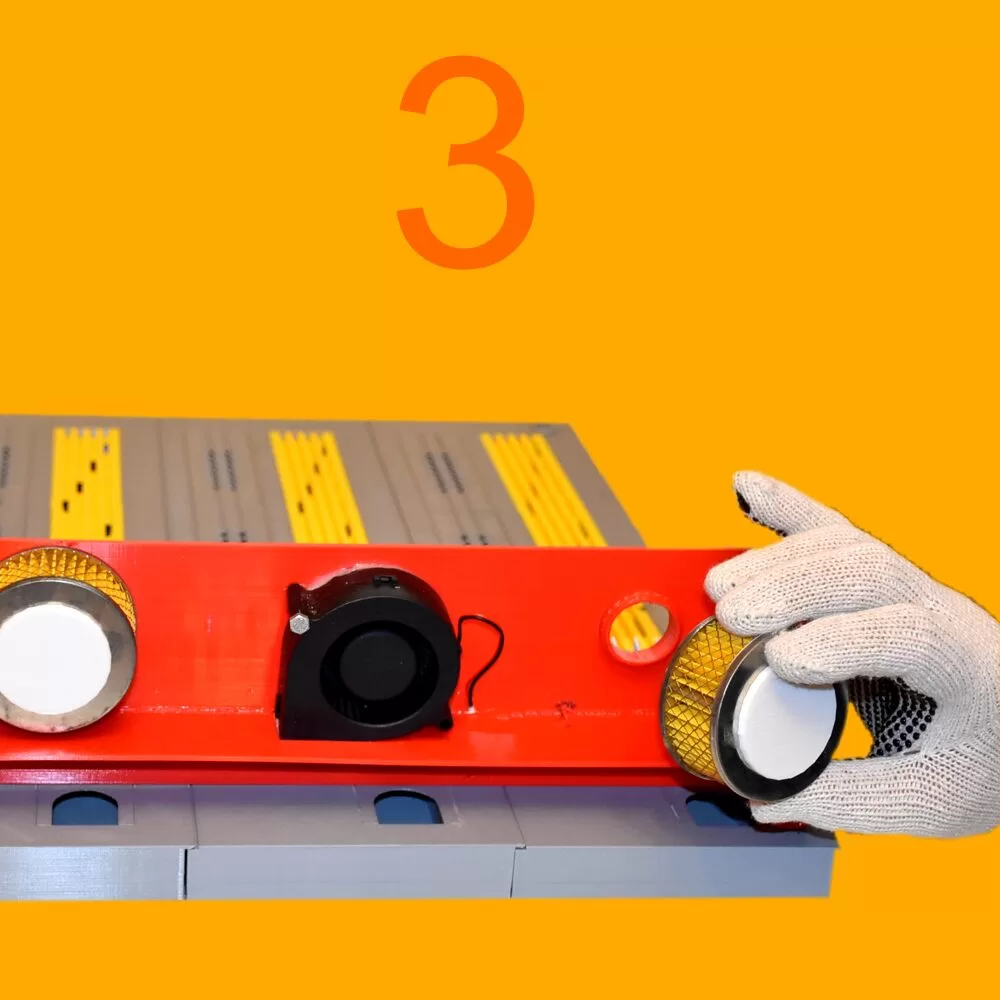

Filtri:
Divi hepa filtri, kas attīra gaisu no dzīvām un nedzīvām mikrodaļiņām, kā rezultātā tiek nodrošināta augam kvalitatīvāka augšanas vide. Attīrīšana 99%
Automātika:
Automātika veidota pēc principa ''Iestādīju, aizgāju - atnācu un paņēmu''

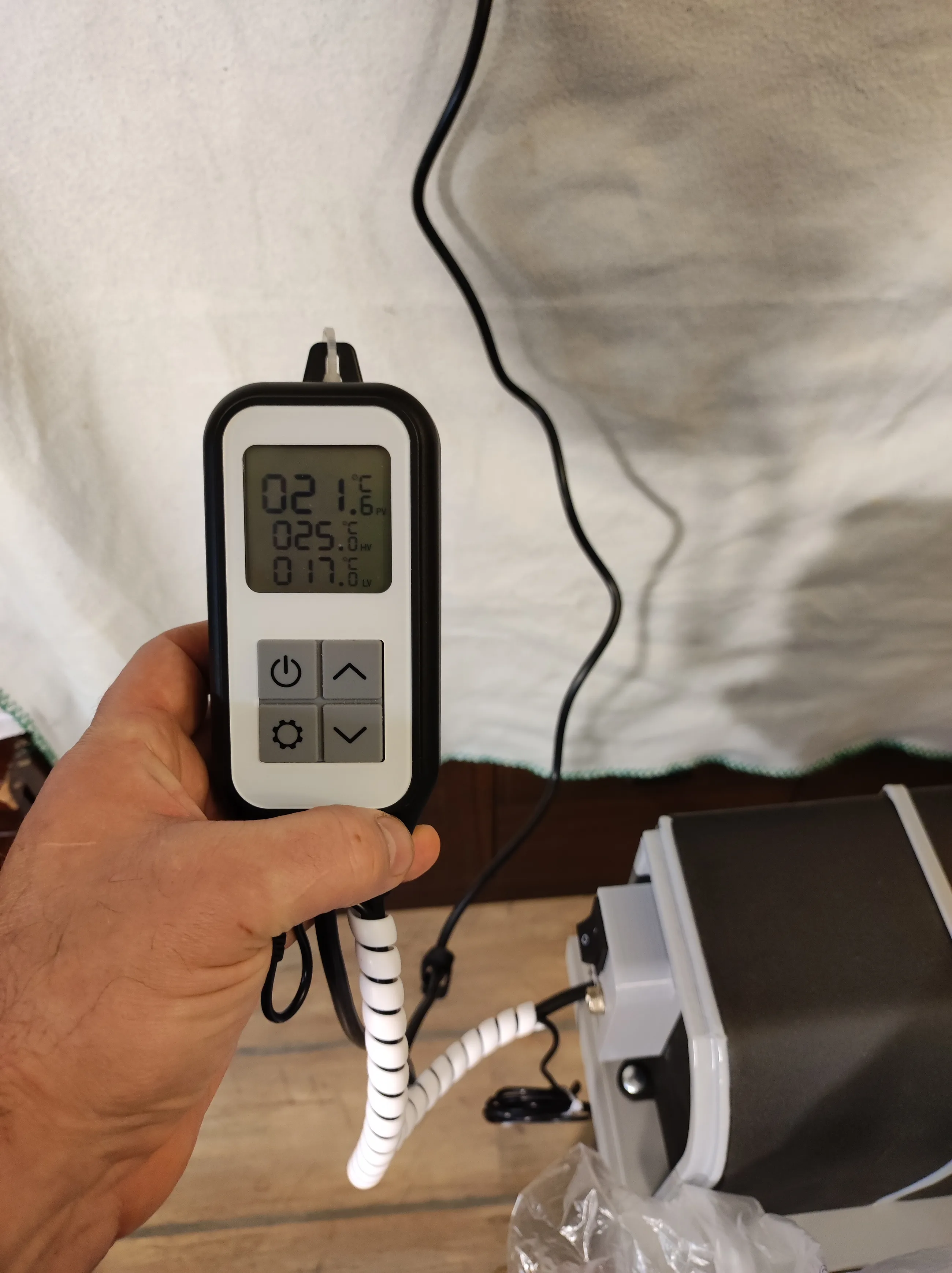

Divzonu temperatūras kontrolieris, kas nodrošina divu temperatūru iestatījumus. Pirmais apakšējais iestatījums - temperatūrai noslīdot zem iestatītā režīma sāk darboties sildītājs. Otrais augšējais iestatījums - Saules ietekmē temperatūrai paceļoties virs iestatītās vērtības sāk darboties avārijas vārsts, kas pa cauruli piegādā svaigu gaisu no āra un nodrošina augus no pārkaršanas bez cilvēka klātbūtnes.
Divzonu temperatūras kontrolieris, kas nodrošina divu temperatūru iestatījumus. Pirmais apakšējais iestatījums - temperatūrai noslīdot zem iestatītā režīma sāk darboties sildītājs. Otrais augšējais iestatījums - Saules ietekmē temperatūrai paceļoties virs iestatītās vērtības sāk darboties avārijas vārsts, kas pa cauruli piegādā svaigu gaisu no āra un nodrošina augus no pārkaršanas bez cilvēka klātbūtnes.
Sildīšana:
Sildīšana notiek gaisam plūstot caur elektrisko vai ūdens radiatoru, kas savukārt savienota ar temperatūras kontrolieri.
Apgaismojums:
Augu audzēšanas lampa nepieciešama, ja iekārta atrodas nestandarta vietā, kā rezultātā jākompensē saules gaisma.
Elektrības pieslēgums:
Viena fāze 12V vai 220V

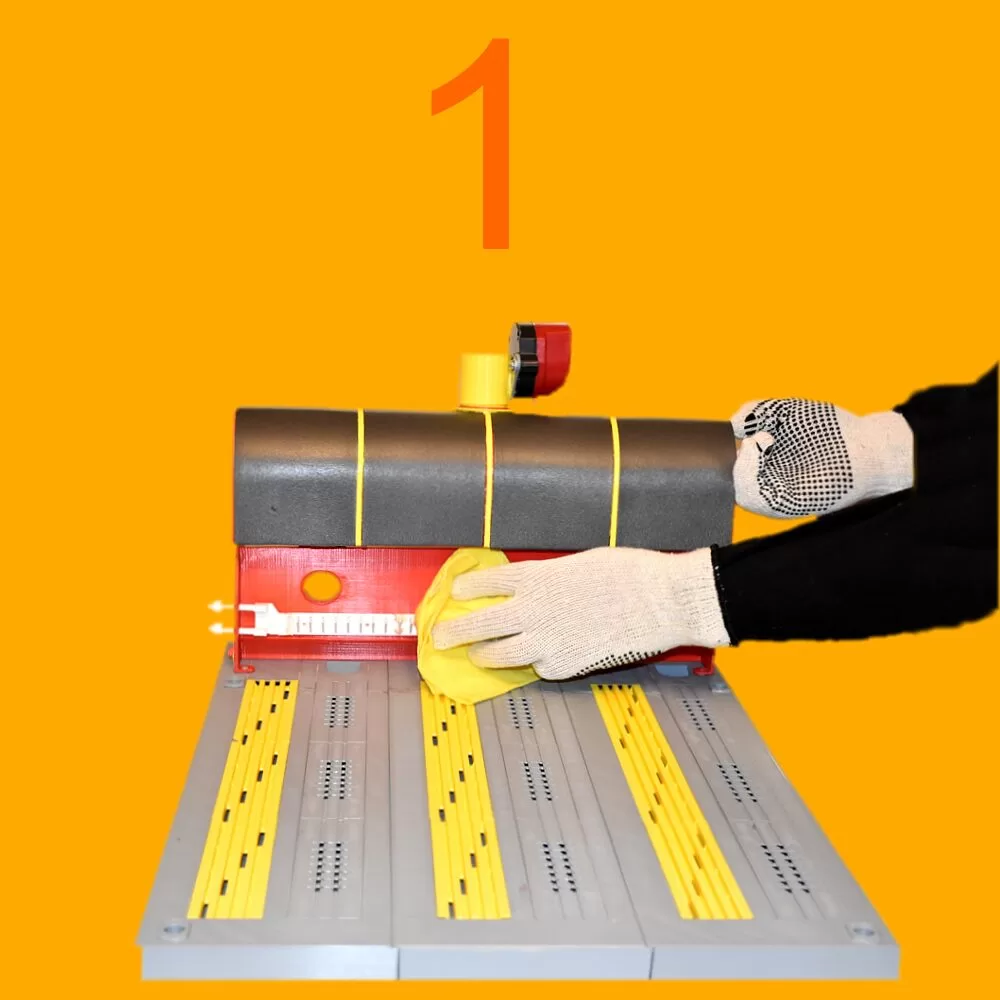

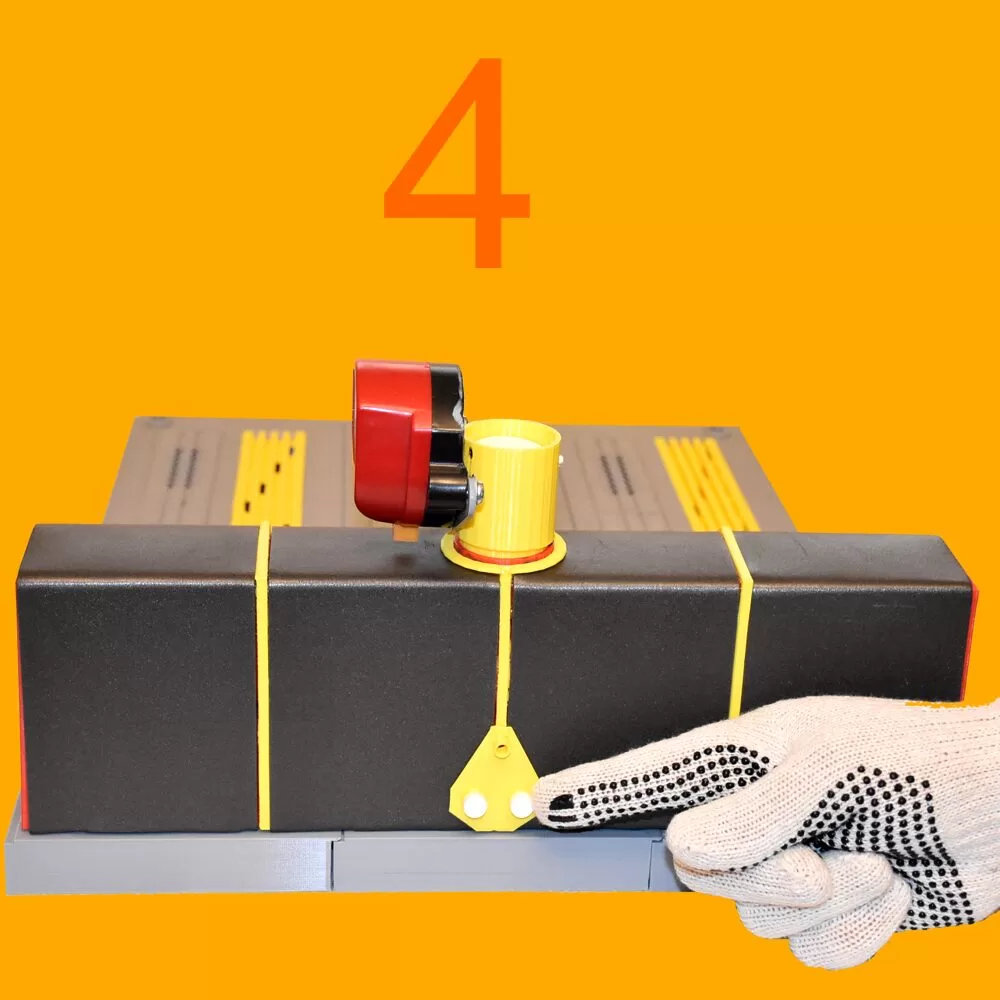

Apkope un serviss
Jau idejas līmenī strādāts ar mērķi nodrošināt klientam, ērtu apkopi. Ir samazināta apkopes nepieciešamība līdz minimumam un ārpakalpojuma vajadzība ir tikai neparedzētu apstākļu dēļ.

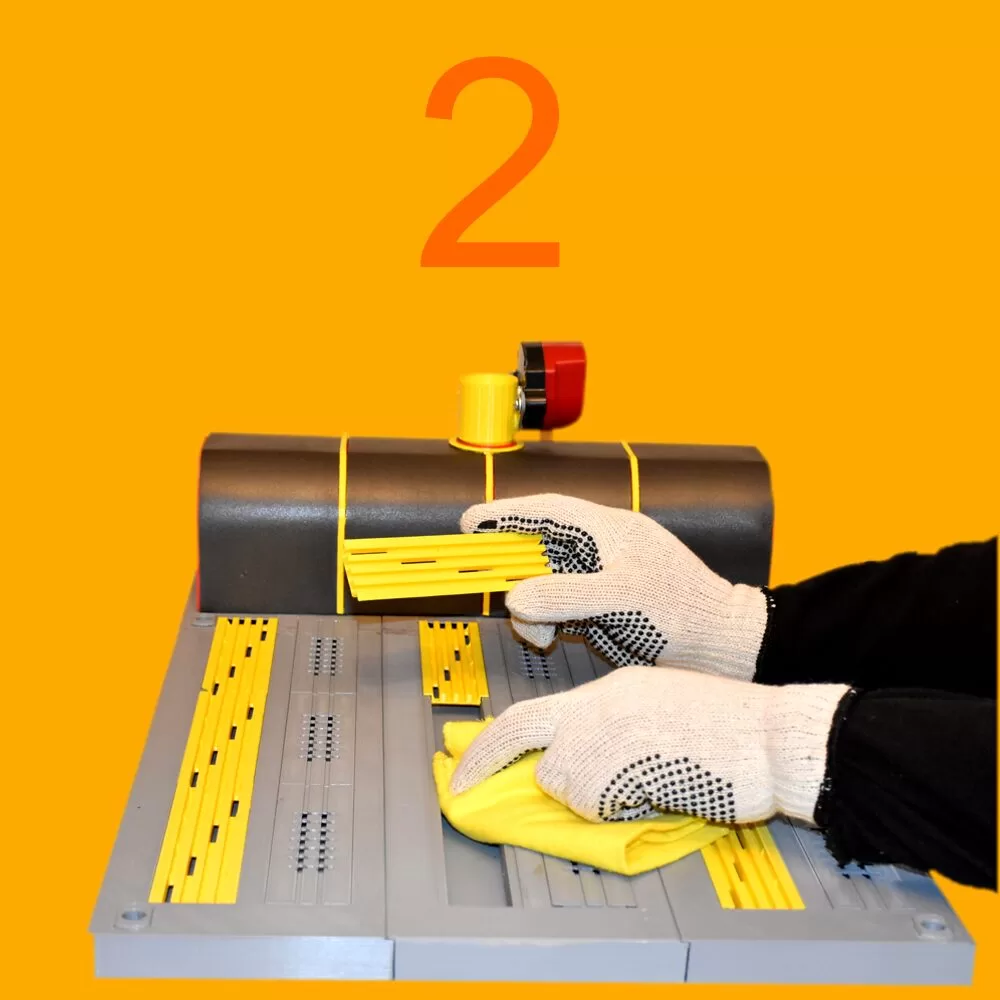

Iekārtas konstrukcija ir izstrādāta, lai tīrīšana būtu ērta un neaizņemtu daudz laika. Restītes paceļamas no galda virsmas, kas ļauj gaisa kanālus tīrīt ar apkopes dvieli (2.zīm). Noņemtās restītes var dezinficēt atsevišķā traukā. Paceļams korpusa vāks (1.zīm) nodrošina piekļuvi pārējām iekārtas sastāvdaļām, tai skaitā filtriem (3.zīm). Filtru maiņas nepieciešamību izvērtē pats lietotājs, bet ne retāk kā vienu reizi divu sezonu laikā. Ja nepieciešams - iekārtu var papildināt ar dezinfekcijas vai mitrināšanas zondi un vakuuma sensoru darbības kontrolei (4.zīm).
Iepakošana un transportēšana
Ņemot vērā mūsdienu loģistiku, transportēšanu un iepakošanu, galda virsma ir sadalīta trijās daļās. Katrai daļai malās ir savienošanas atslēga (uzkares āķis), kas savieno komponentes. Tas darīts ar iepakošanas un transportēšanas problēmu risināšanu visās pozīcijās. Viens modulis vienā iepakojumā apmierina prasības stādu sagatavošanai standarta siltumnīcā vai dzīvoklī uz lodžijas. Iepakojuma izmēri 360x360x1080mm.
a
Ir teritoriālās priekšrocības Eiropā un ASV.
Trūkumi moderno tehnoloģiju izmantošanai siltumnīcās
Mūsdienu modernās siltumnīcu tehnoloģijas pieejamas kompleksā veidā, kas piemērotas liela gabarīta segtajām platībām. Nodrošina komerciālu ražošanu. Nav piemērotas sadzīves tipa siltumnīcās.
1. Lielas investīcijas.
2. Stacionāras un smagas iekārtas nav pārnēsājamas.
3. Nav konkrētu risinājumu, kas dotu maksimālu energoefektivitāti uz vienu kvadrātmetru.
4. Lielie enerģijas patēriņi uz vienu kvadrātmetru (350-450W/m2) zaudē mērķim siltumnīcās izmantot siltumsūkņu tehnoloģijas.
5. Lielie enerģijas patēriņi uz vienu kvadrātmetru (350-450W/m2) apgrūtina nākotnes izredzes uz autonomu siltumnīcu.
6. Standarta siltumnīcā jātērē daudz enerģijas siltuma uzturēšanai no sēklu iestādīšanas brīža līdz stādu iegūšanai.
7.Arī tad ja stādu iegūšanai nepieciešami daži kvadrātmetri ir jāapkurina visa siltumnīca.
8.Vienā siltumnīcā viena temperatūra. Nav iespējama duāla temperatūra kopējā telpā.
9. Viens kvadrātmetrs Jaudas patēriņš 350 - 400 W
7.Arī tad ja stādu iegūšanai nepieciešami daži kvadrātmetri ir jāapkurina visa siltumnīca.
8.Vienā siltumnīcā viena temperatūra. Nav iespējama duāla temperatūra kopējā telpā.
9. Viens kvadrātmetrs Jaudas patēriņš 350 - 400 W
Ieguvumi no izgudrojuma siltumnīcās
Galda virsma piemērota augu audzēšanai sadzīves tipa siltumnīcās. Nodrošina konkurētspējīgu komerciālo augu ražošanu lielās un mazās segtajās platībās.
1. Mazas investīcijas.
2. Pārnēsājama vieglas konstrukcijas iekārta.
3. Pilns aprīkojums kvalitatīvai gaisa nodrošināšanai augu zonā. Automātiska kontroles sistēma.
4. Jauns izrāviens siltumsūkņu tehnoloģijām. Mazi enerģijas patēriņi uz vienu kvadrātmetru (35-40 W/m2) ideāli piemēroti siltumsūkņu izmantošanai.
5. Nodrošina jaunas iespējas attīstīt saules enerģijas izmantošanu siltumnīcās un nākotnes perspektīvā piedāvāt autonomas siltumnīcas.
6. Nav jāapkurina visa siltumnīca ,bet tikai galda virsma, kas pārklāta ar plēvi.
7. Siltumnīcā novietot galdu var jebkurā stūrī.
8. Apkure zem plēves nodrošina dalītu temperatūru vienā siltumnīcā
9. Viens kvadrātmetrs Jaudas patēriņš 35 - 40 W
8. Apkure zem plēves nodrošina dalītu temperatūru vienā siltumnīcā
9. Viens kvadrātmetrs Jaudas patēriņš 35 - 40 W
Patents
Izgudrojums atbilst Eiropas vides kvalitātes regulām
Nobeigums
Izgudrojums ir testēts 2016. un 2017. gadā - izcilie rezultāti ir fiksēti mājas lapā un dokumentētas video/foto materiālos.
Es nešaubos par izgudrojuma lietderību, jo audzēt sēklu līdz stādām ar minimāliem izdevumiem, ir katra lietotāja sapnis un mērķis. Vienā mazā un pārvietojamā ierīcē tās pašas funkcijas, kas lielajās siltumnīcās.
Siltumnīcu energoefektivitātes uzlabošanai pasaulē nekas nav mainījies kopš patentu pastāvēšanas laika. Tas pats stikls vai plēve, kas pirms 200 gadiem. Iepriekšējie patenti piedāvā uzlabotus siltumnīcas celtniecības materiālus (plēvi, stiklu, dubultās kabonātloksnes) vai jaunus inženiertehniskos risinājumus, bet neviens nepiedāvā lielu iespēju enerģijas resursu taupīšanai.
Liels paldies Jums par izrādīto interesi! Mēs labprāt atbildēsim uz Jūsu jautājumiem un aicinām uz sadarbību. Tiksimies vizītē - savstarpēji saskaņotā vietā un laikā. Mans mērķis ir raudzīties nākotnē un virzīt izgudrojumu sabiedrības interesēs. Kopīgi iesaistīsimies, palīdzēsim sasniegt izvirzītos vides un klimata saglabāšanas mērķus.
Ir vīzijas jaunu patentu sagatavošanai - lielajām komerciālajām saimniecībām.Andris Miežubrālis
